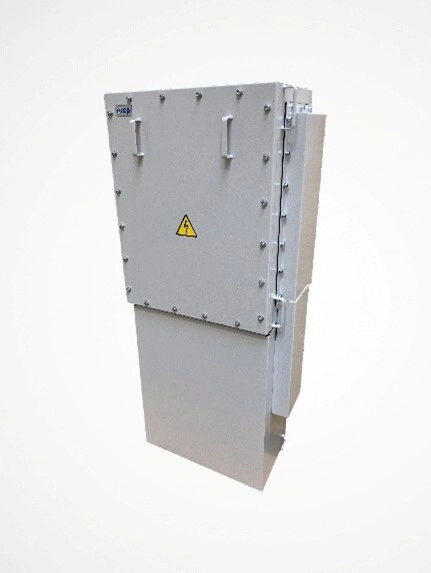

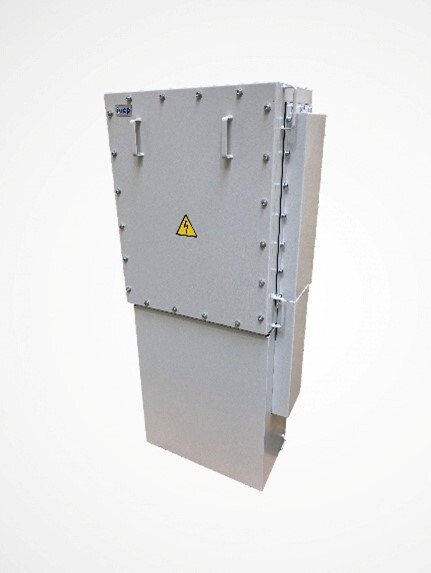

Venkovní kabelová připojovací skříň CCO pro dieselový generátor

Naše řešení

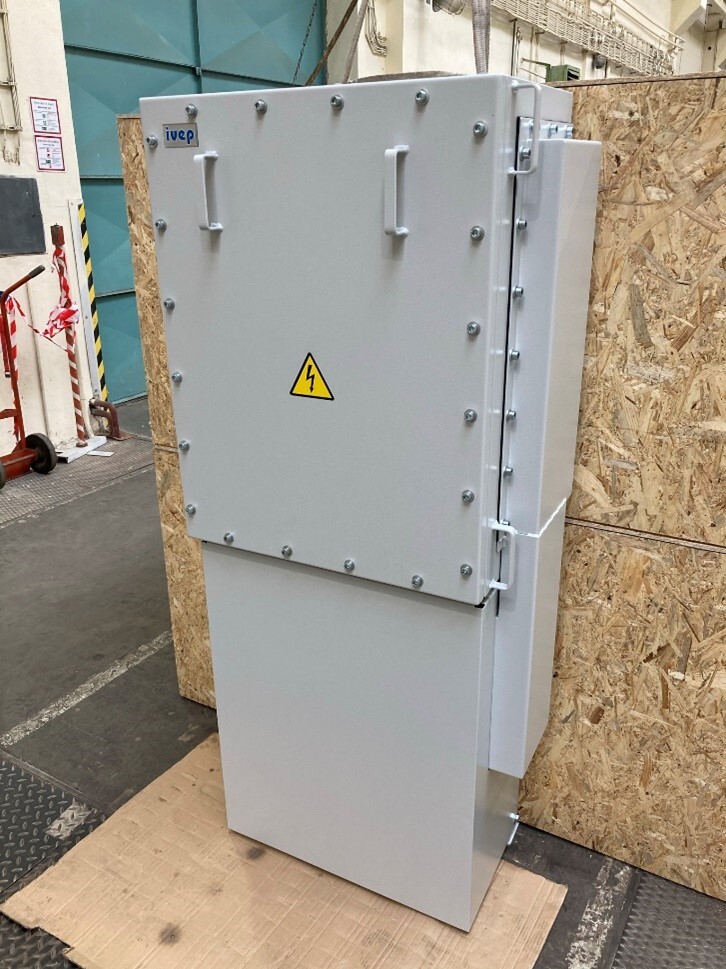

IVEP dodal venkovní kabelovou připojovací skříň typu CCO, navrženou pro provoz v náročných klimatických a provozních podmínkách.

Základní technické parametry:

• Jmenovité napětí: 7,2 kV
• Jmenovitý proud: 250 A

Skříň slouží jako přechodový bod mezi generátorem a výkonovými kabely, s důrazem na přehledné vedení kabeláže a bezpečné připojení.

Kabelové připojení

Vstupní kabely od dieselagregátu:

• 4× 10-CXEKCH-R 1×95/16

Výstupní kabely do navazující technologie:

• 4× 6-AHK CY 70 mm²

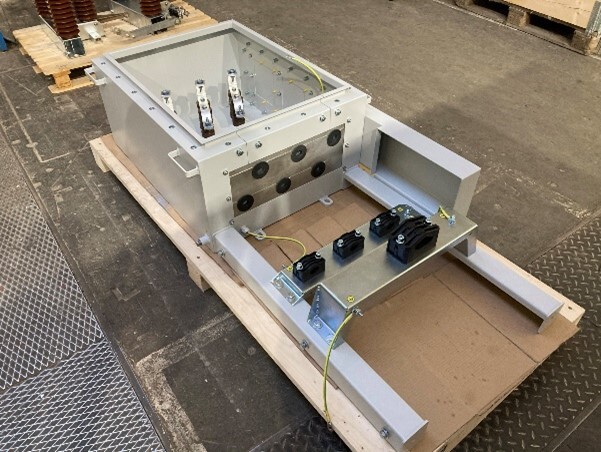

Konstrukce skříně byla přizpůsobena rozdílným typům a průřezům kabelů, včetně odpovídajícího uspořádání svorek a mechanického jištění kabelových vstupů.

Konstrukční a provozní vlastnosti

• Venkovní provedení odolné vůči povětrnostním vlivům
• Robustní konstrukce zajišťující dlouhodobou mechanickou i elektrickou spolehlivost
• Přehledné vnitřní uspořádání umožňující snadnou montáž i následnou údržbu
• Návrh optimalizovaný pro připojení vysokovýkonného dieselového zdroje

Výsledek

• Spolehlivé VN propojení dieselového generátoru o výkonu 2,2 MW
• Bezpečný provoz při napětí 6,3 kV
• Jednoduchá integrace do celkového energetického systému
