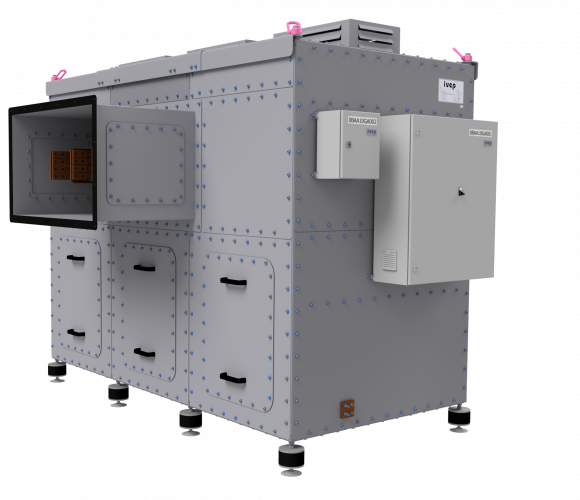

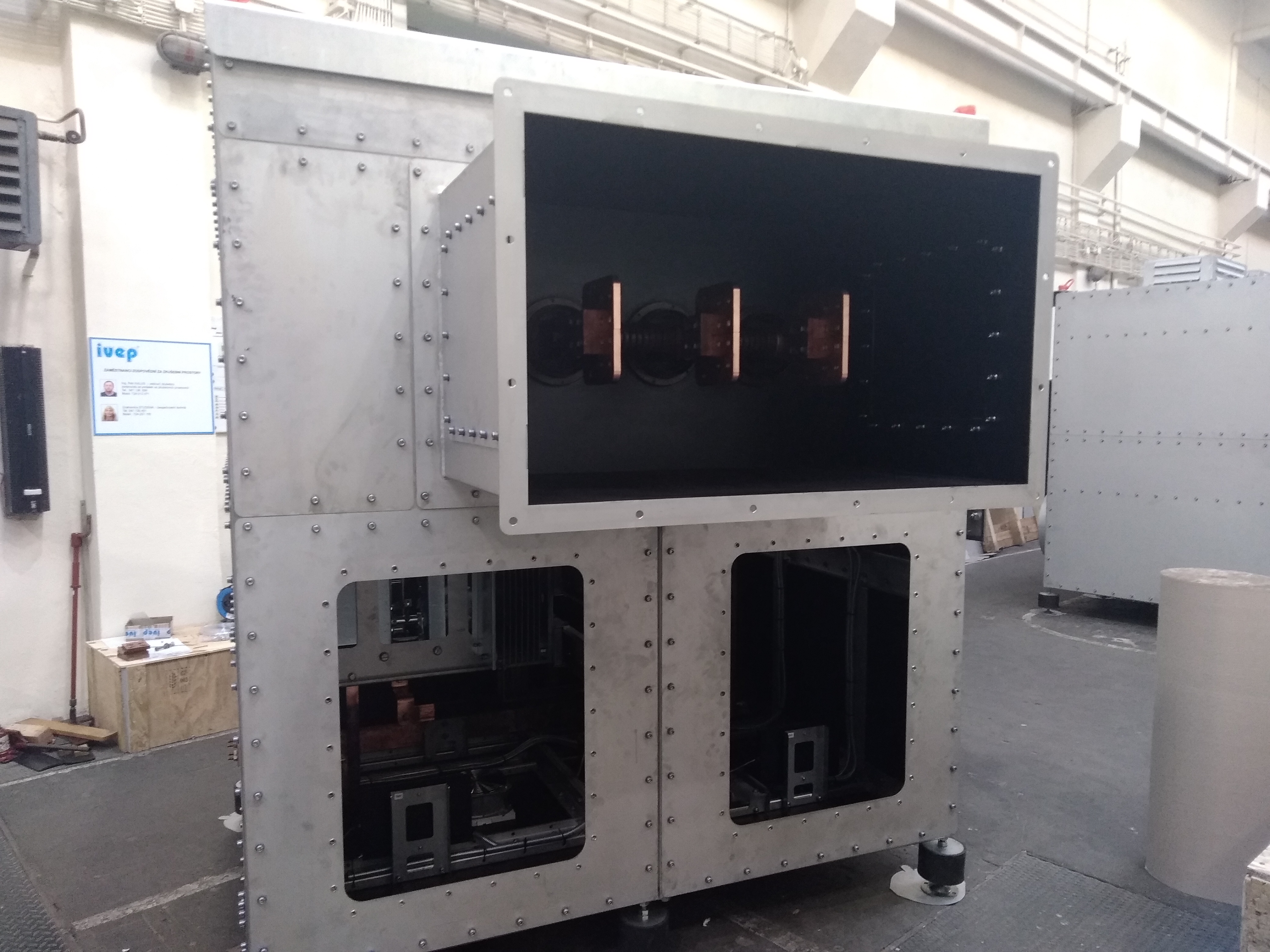

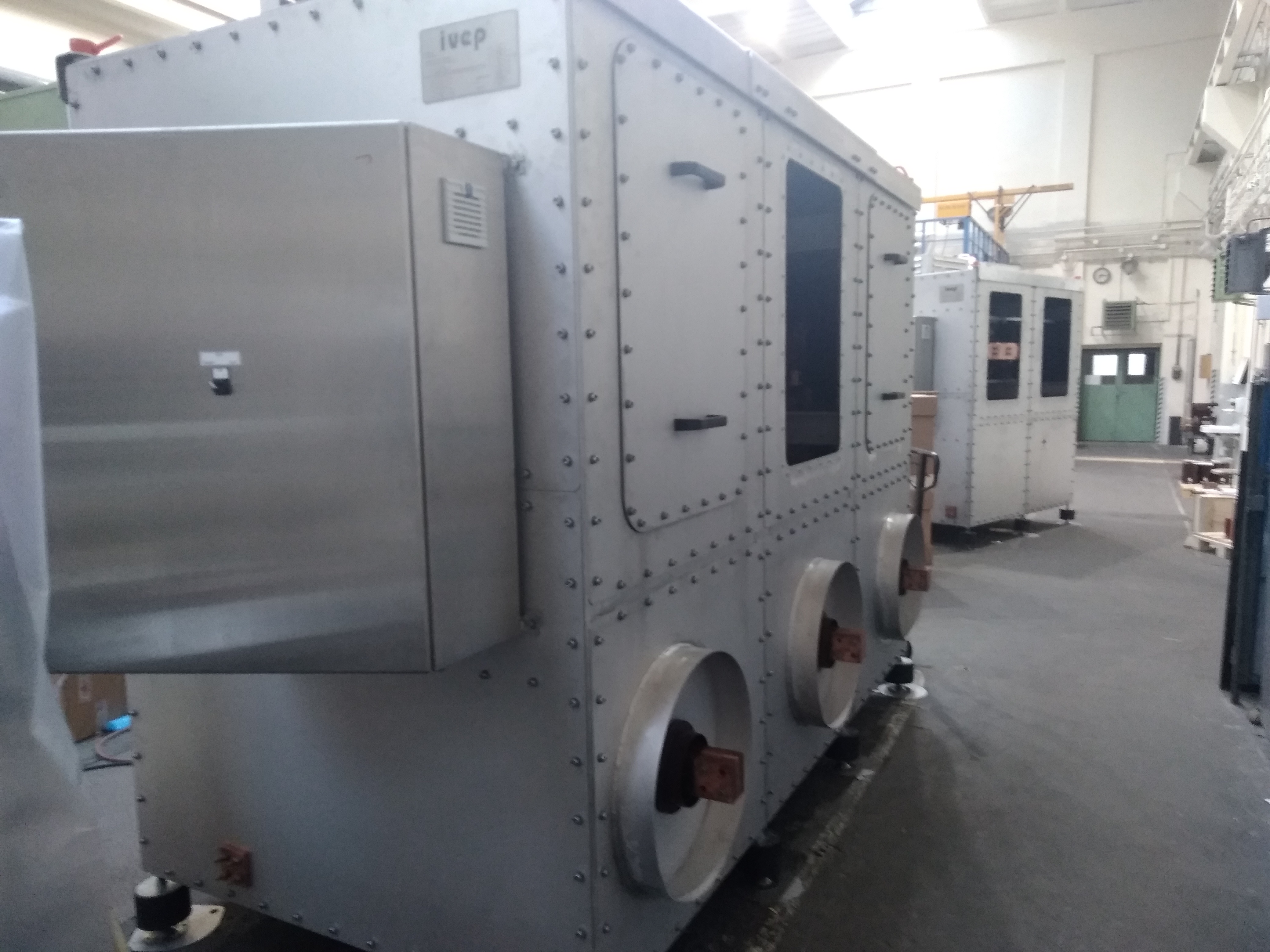

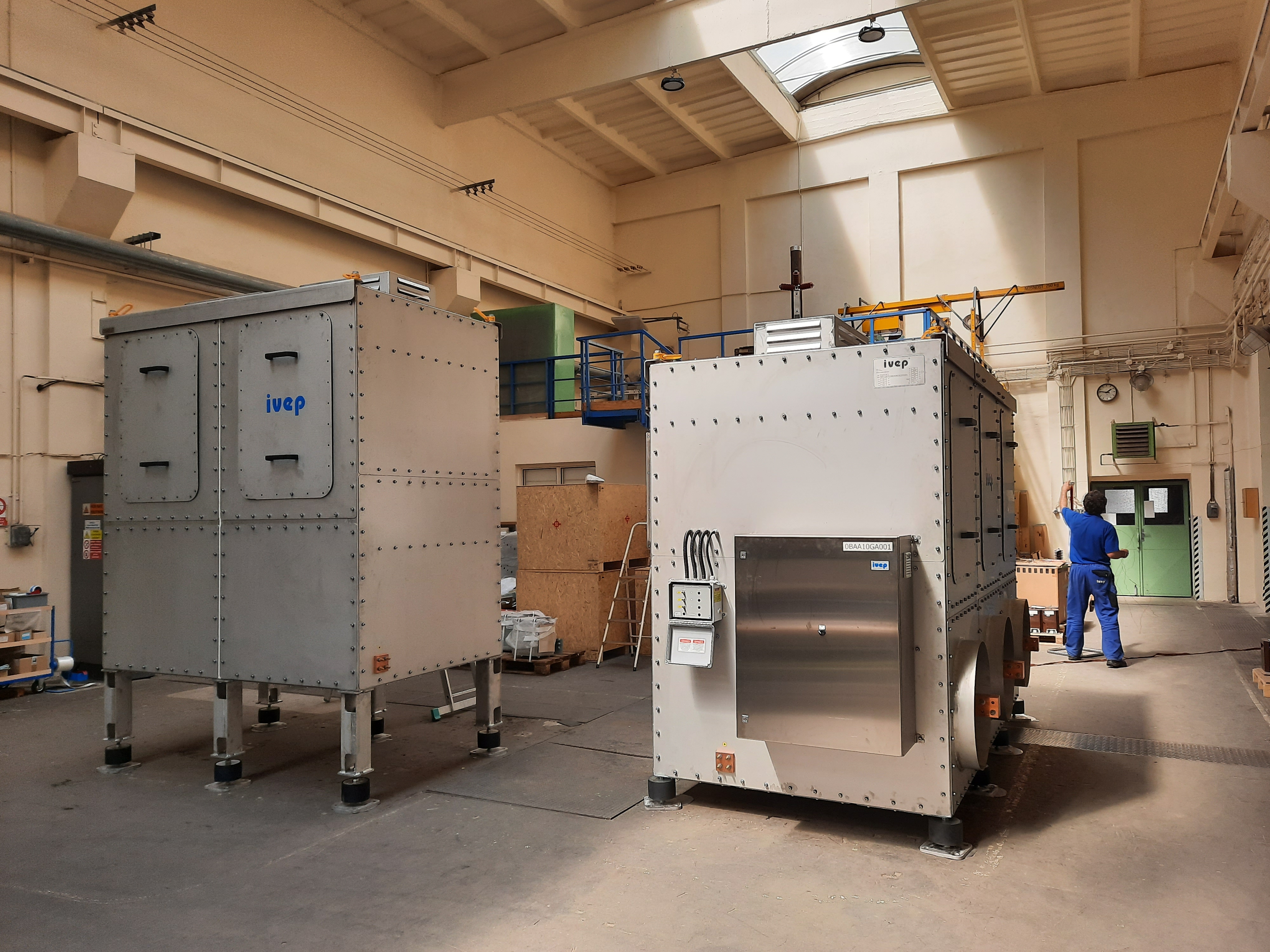

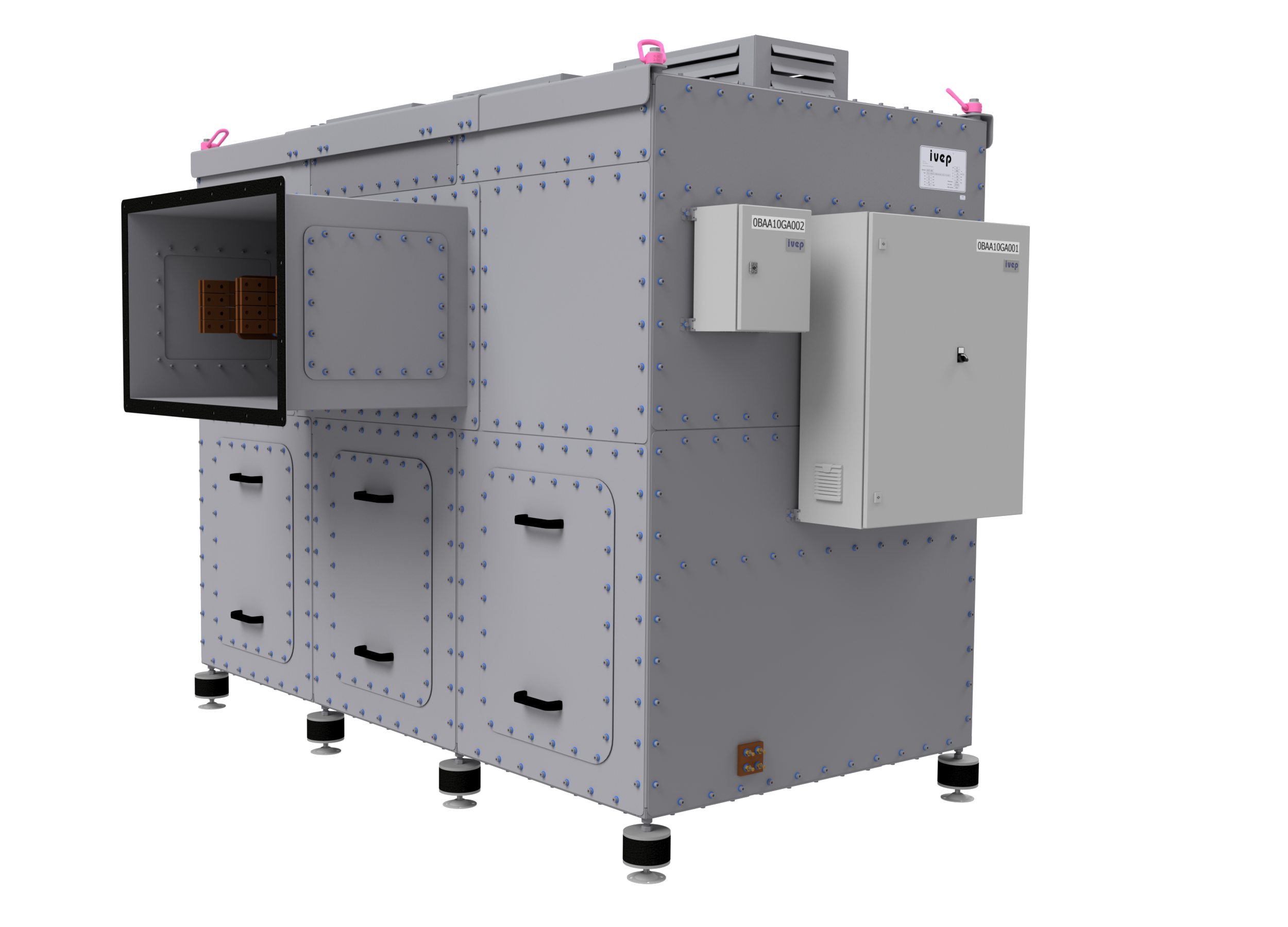

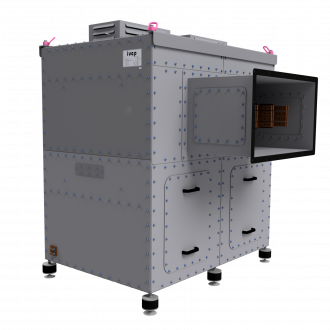

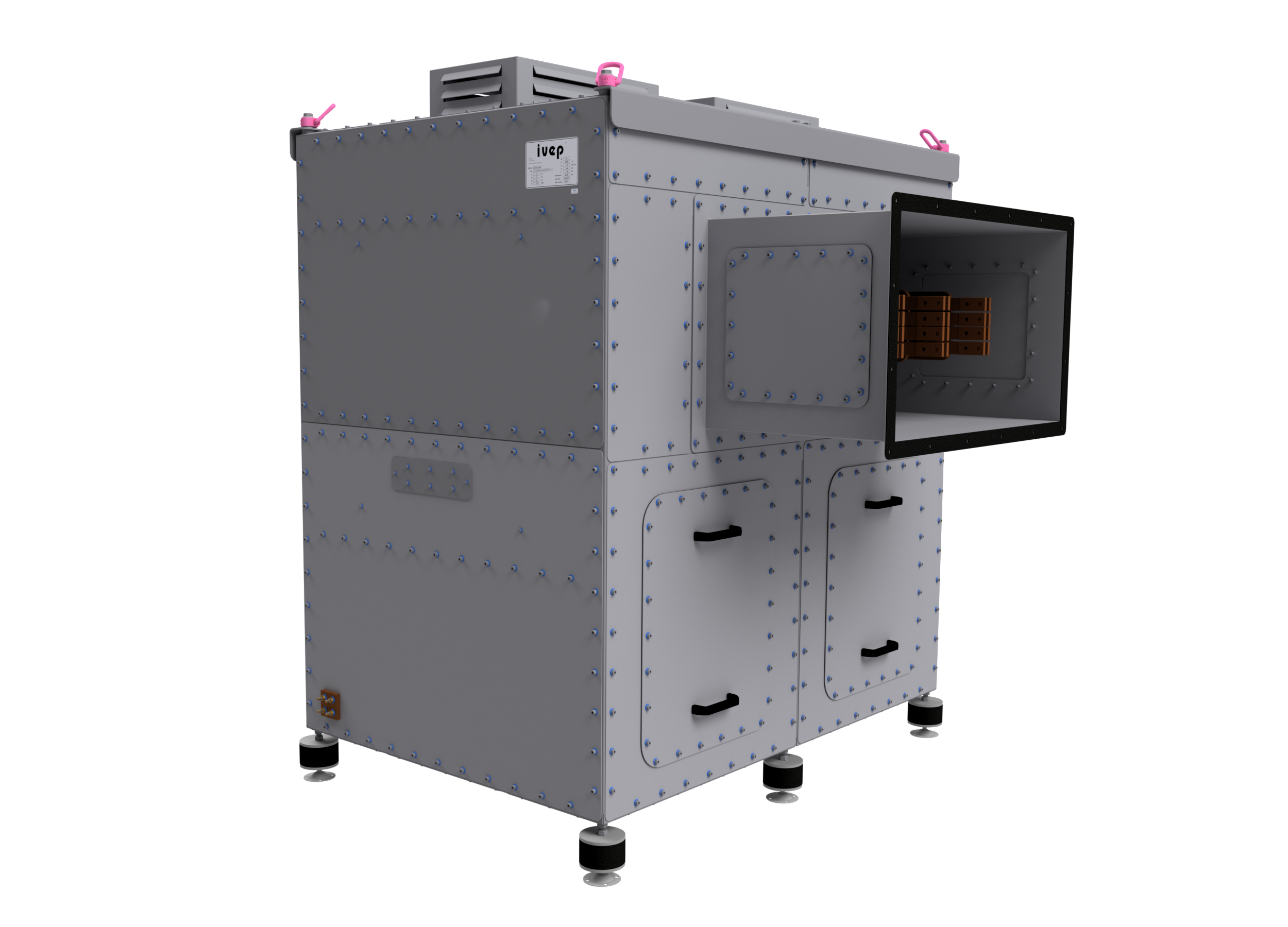

Skříně vývodu VN generátorů

Skříně vývodu VN generátorů

Skříně vývodu slouží k vyvedení elektrické energie do hlavních proudovodičů a k vytvoření uzlu na opačném konci vinutí statoru generátoru. Typicky obsahují primární měření proudu a napětí pro ochrany generátoru. Dále mohou obsahovat přepěťovou ochranu generátoru volitelně s ochrannými kondenzátory, nebo dle požadavku systém na měření částečných výbojů ve vinutí generátoru. Skříně se přizpůsobují zakázkově provedení generátoru. Může být jedna společná pro vyvedení výkonu i uzel – MTB&N, nebo může být rozdělena prostorově do dvou skříní MTB část a N část.

Online poptávka Skype
Close

Poptávkový formulář

Technické údaje

Jmenovité napětí: 3 – 25 kV
Jmenovitá proud: 50 – 12 000 A
Jmenovitý zkratový proud 1s (3s): 50 – 150 kA
Jmenovitý dynamický proud: 125 – 375 kA
Jmenovitá frekvence: 50 Hz (16 Hz, 60 Hz)
Jmenovitý výkon generátoru: až do 150 MVA
Minimální životnost (roky): 40
Připojení od generátoru: NSBD vodič, kabely
Připojení vývodu: NSBD vodič, SPB vodič, kabely, přípojnice
Materiál skříně: běžná ocel, nemagnetická ocel
Teplota okolí: do +60°C
