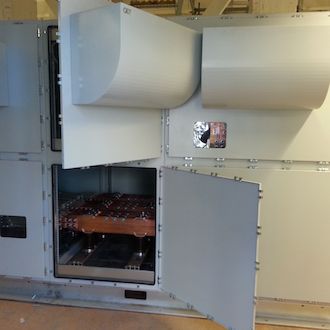

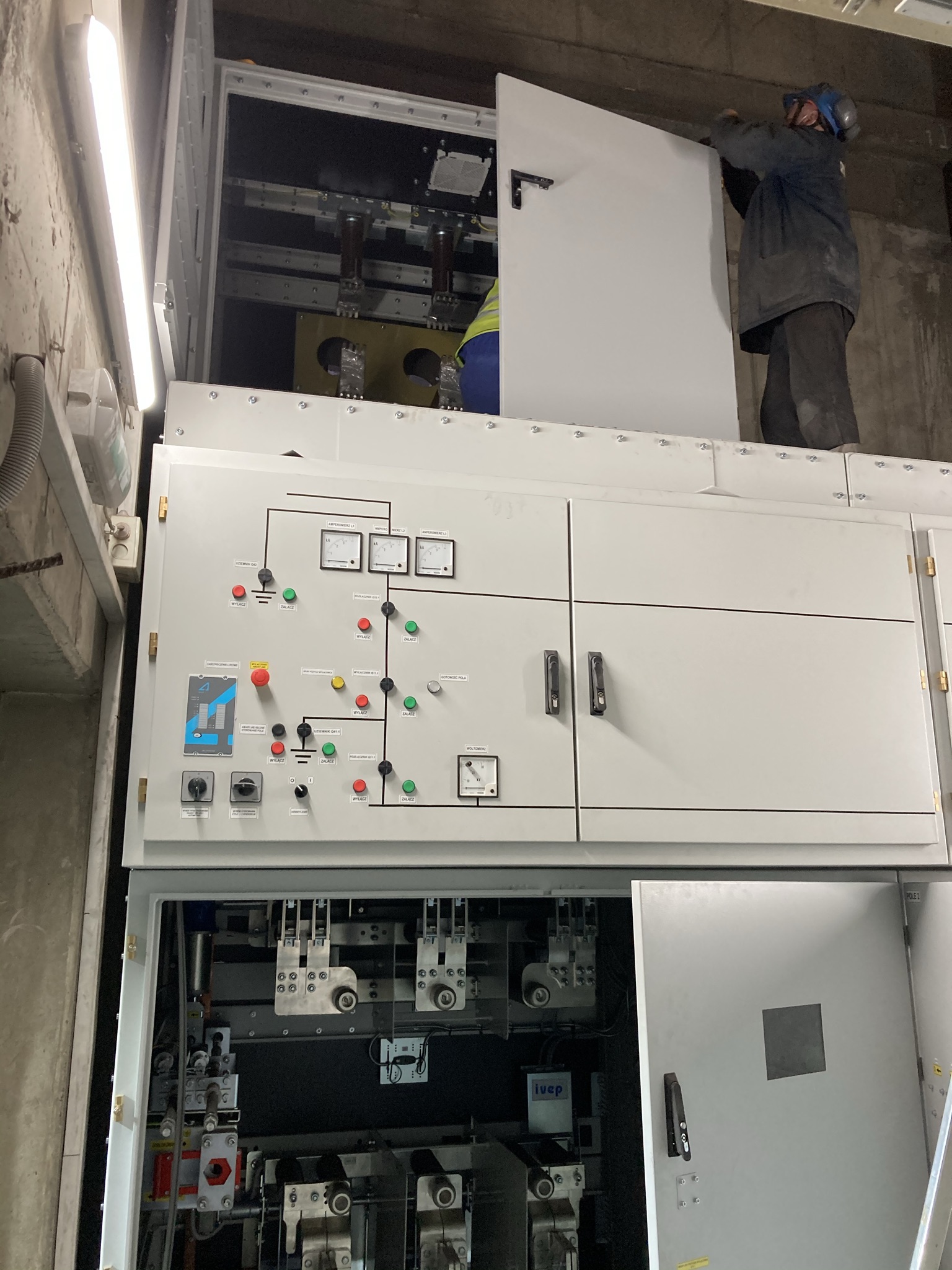

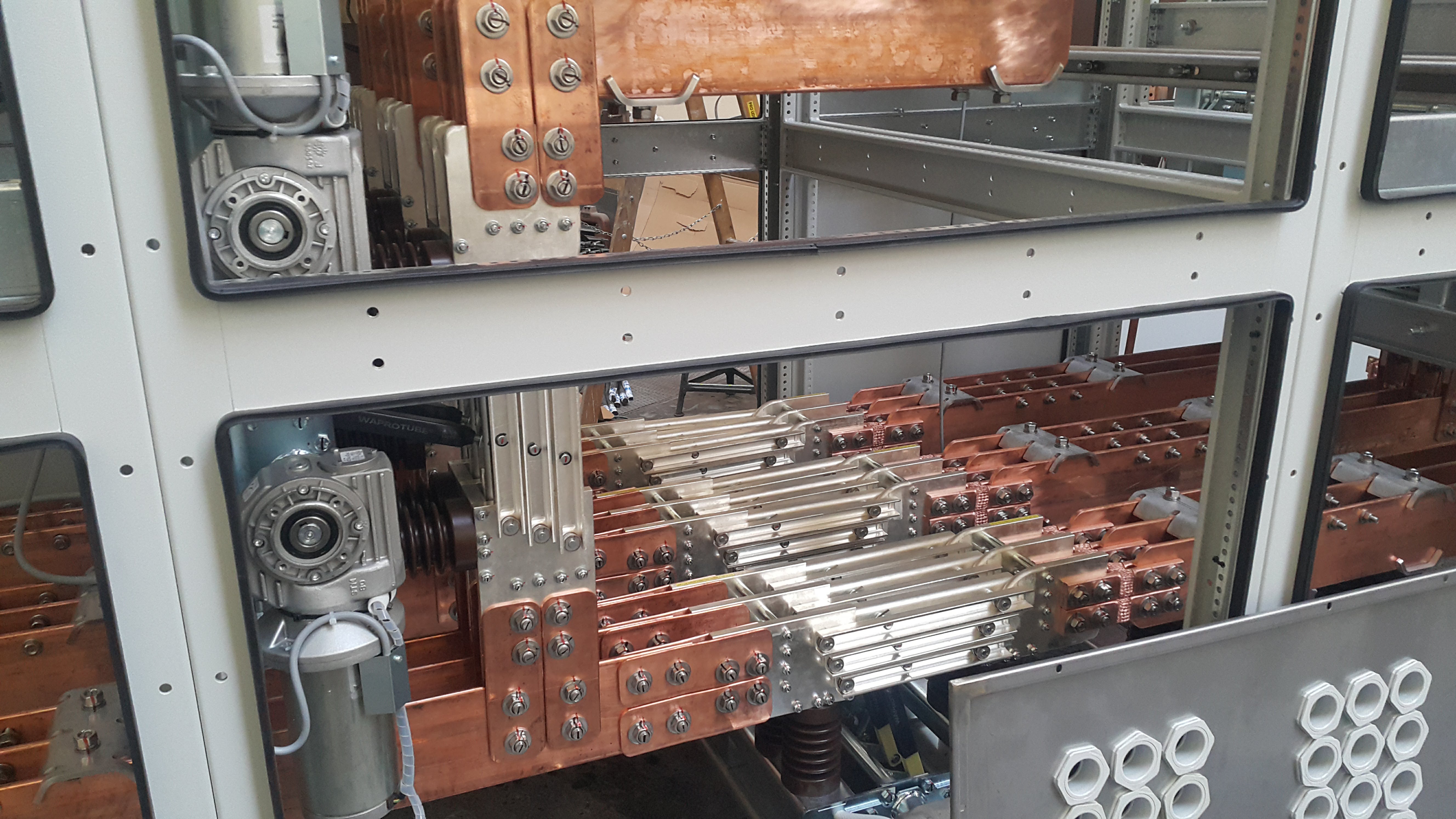

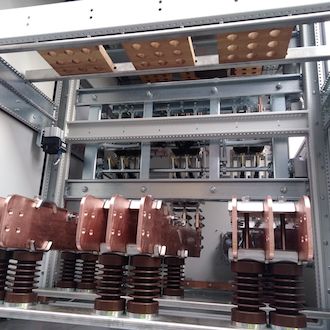

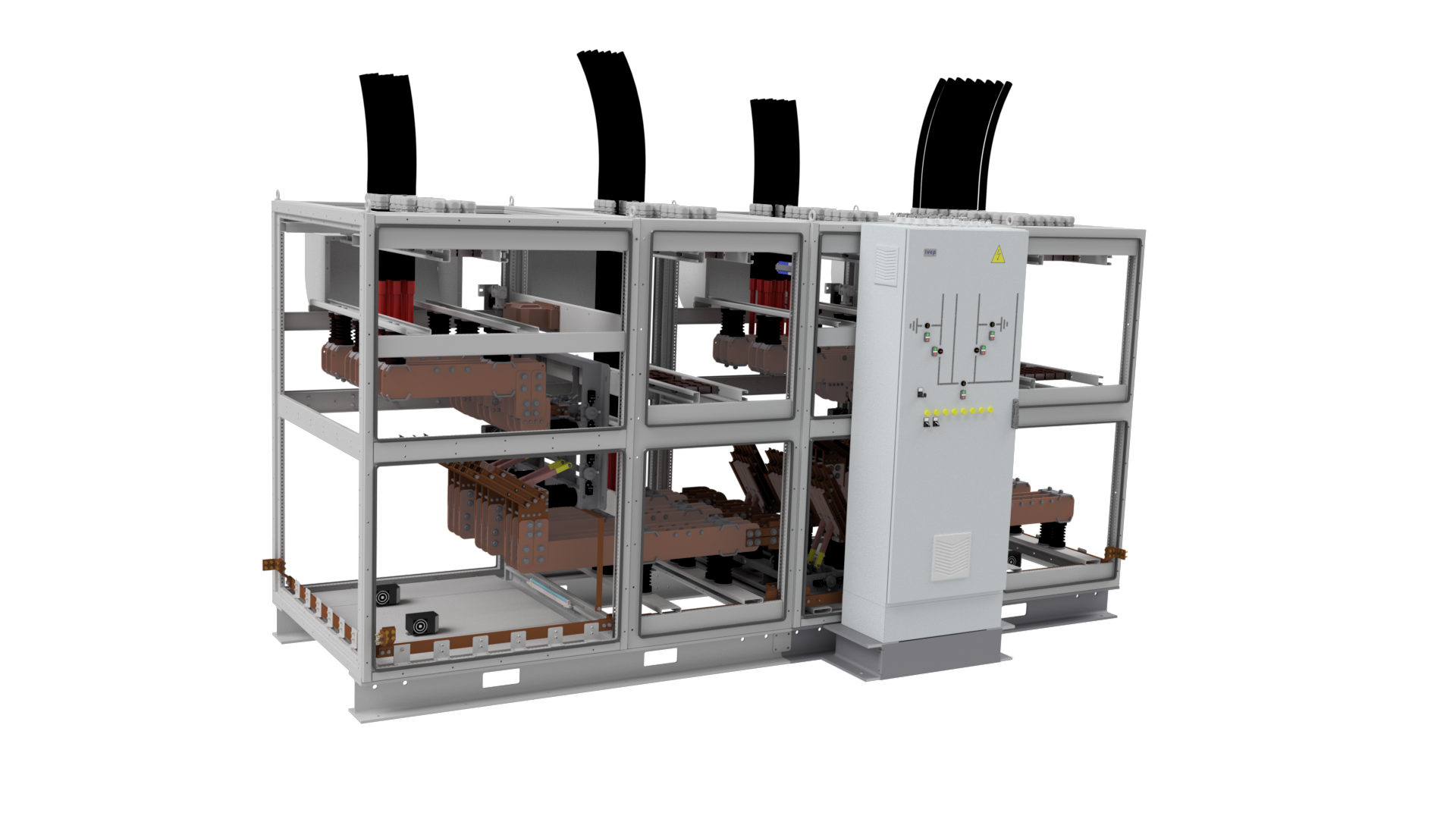

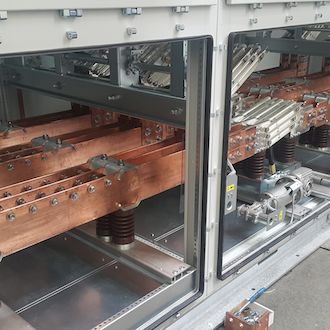

Generátorové rozváděcí skříně VN, vnitřní provedení, primární rozvod

Generátorové rozváděcí skříně VN, vnitřní provedení, primární rozvod

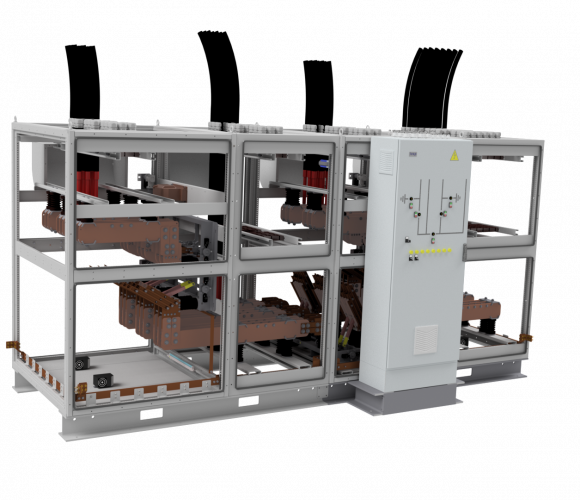

Generátorové rozvaděče vnitřního provedení typu GSI slouží k vývodu el. energie od generátoru, případně transformátoru v primárním rozvodu. Vysoká zkratová odolnost, variabilita a technické řešení na míru. Možnost připojení sběrnicí, zapozdřeným vodičem, nebo kabely.

Online poptávka3D modelModel 360
Close

Poptávkový formulář

Technické údaje

Jmenovité napětí: 3 – 36 kV
Jmenovitý proud: 3.150 – 12.000 A
Jmenovitý krátkodobý proud 1s (3s): 50 – 150 kA
Jmenovitý dynamický proud: 125 – 375 kA
Jemnovitá frekvence: 50 Hz (16 Hz, 60 Hz)
Minimální životnost (let): 40
Typ vypínače: Vakuový, nebo SF6
Ovládací napětí: 12V DC, 24V DC, 48V DC, 60V DC, 110V DC, 220V DC, 230V AC,400V AC
Typ izolátorů: Epoxidové
Třída: LSC 1, LSC2, A, B
Krytí: IP4x
Maximální teplota okolí: až do + 60 °C
