Izolační manipulační tyče

Izolační manipulační tyče

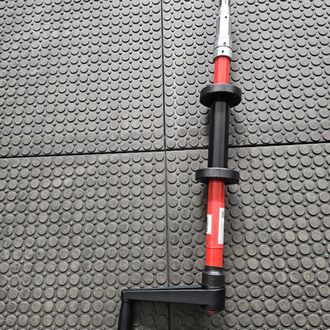

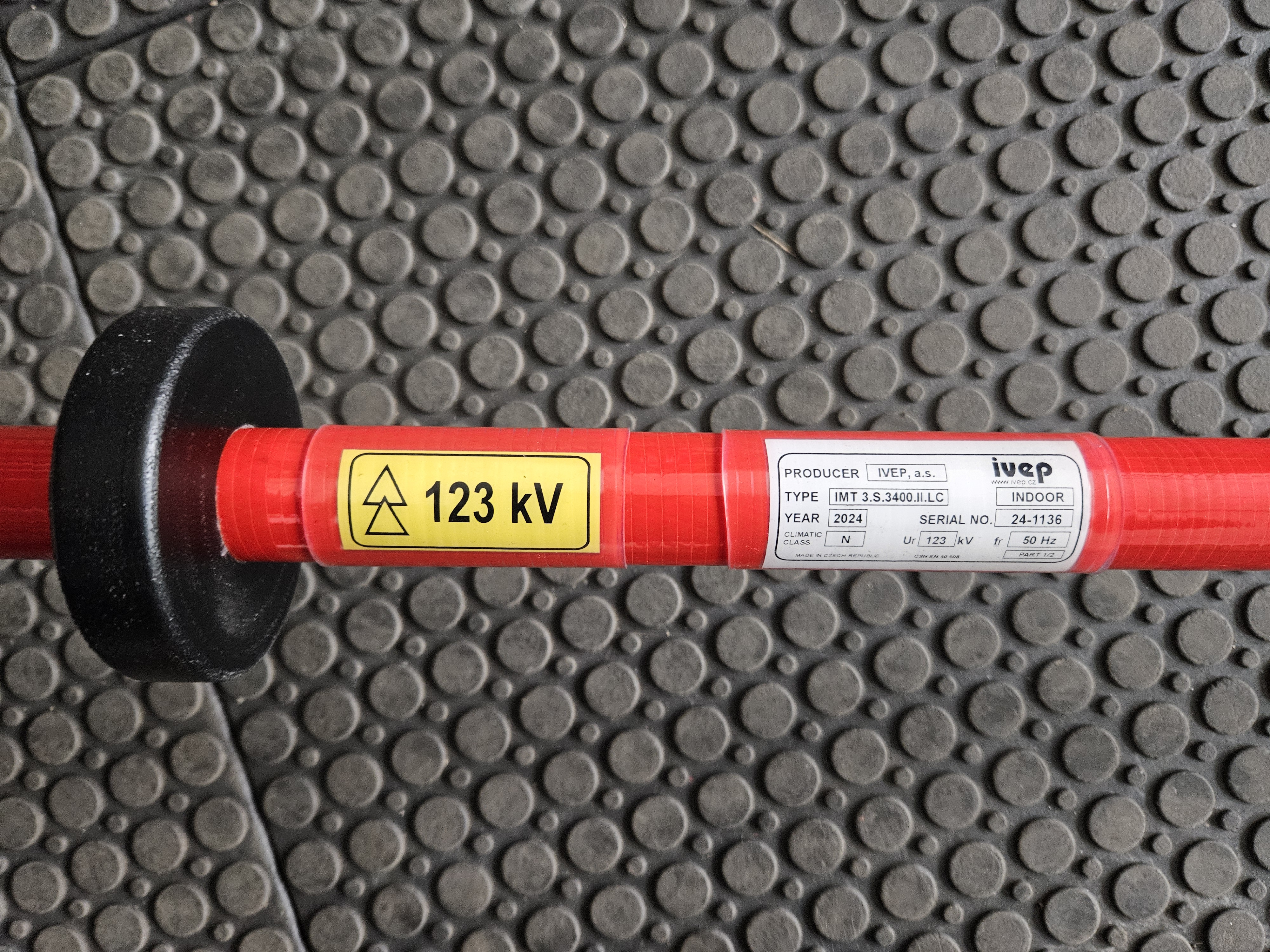

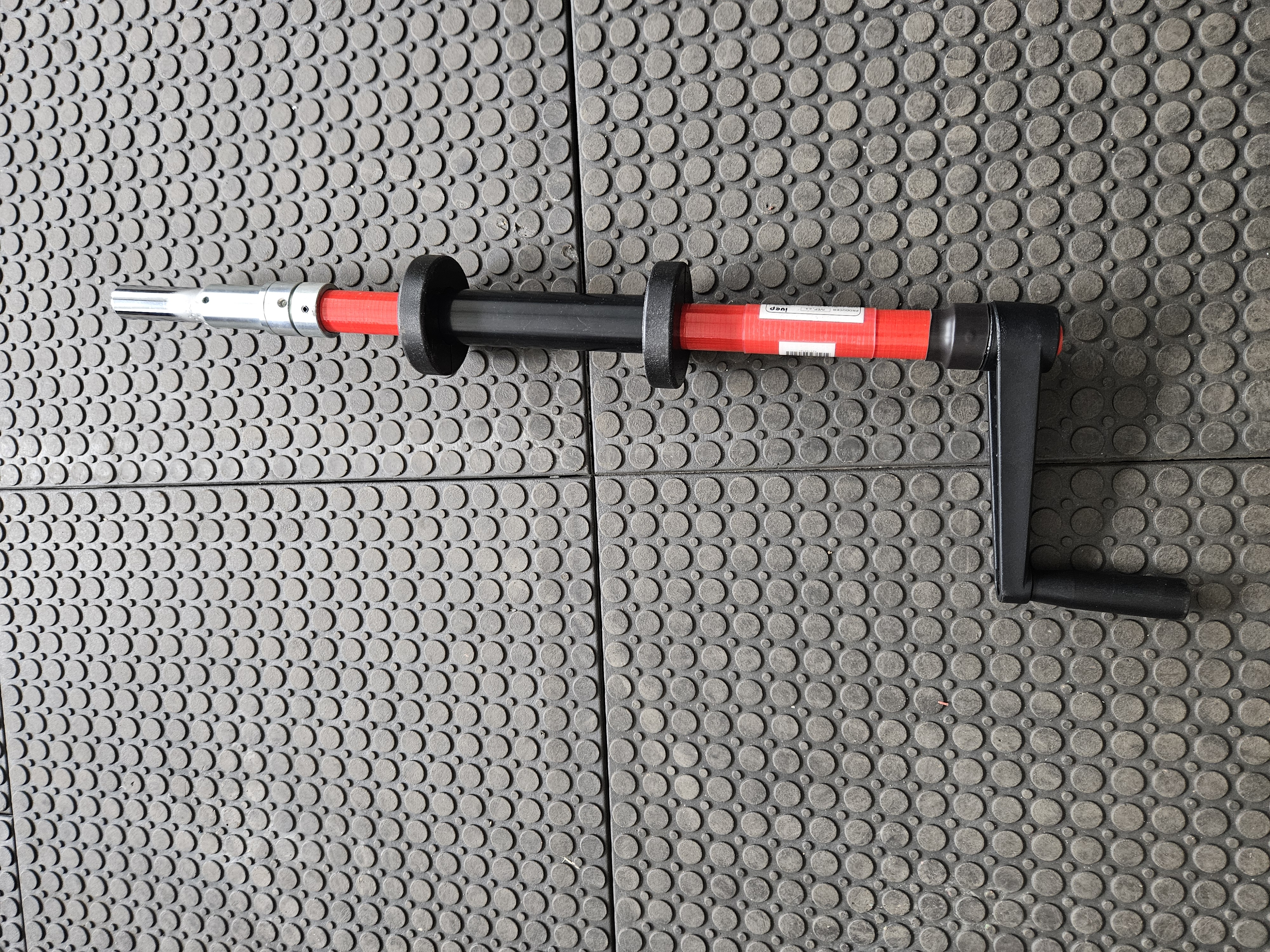

Izolační manipulační tyče typů IMT slouží k nouzové ruční manipulaci odpojovačů typů QAK a QAKZ a samostatných pohonů typu SP-CB. Manipulační tyče se dodávají ve dvou provedeních, bez spojky a s prokluzovací spojkou. Izolační manipulační tyče se spojkou je nutno použít u odpojovačů v provedení FE, kde by mohlo vlivem špatné manipulace dojít k poškození mechanismu odpojovače. Moment prokluzu spojky je nastaven při výrobě dle typu přístroje, pro který je manipulační tyč určena. Hlavním kritériem pro určení momentu prokluzu je jmenovitý proud přístroje. Rozsah nastavitelného momentu prokluzu je 1 – 15Nm. U odpojovačů v provedení F, FM a samostatných pohonů typu SP-CB se používají manipulační tyče bez spojky.

Online poptávka
Close

Poptávkový formulář

Technické údaje

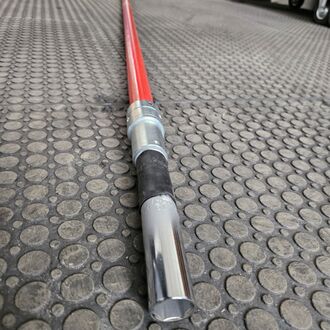

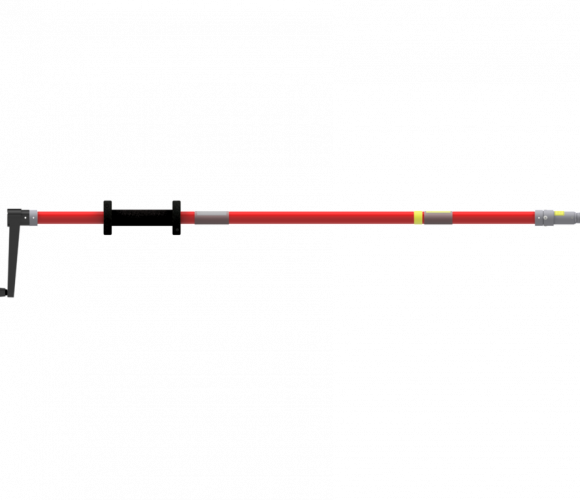

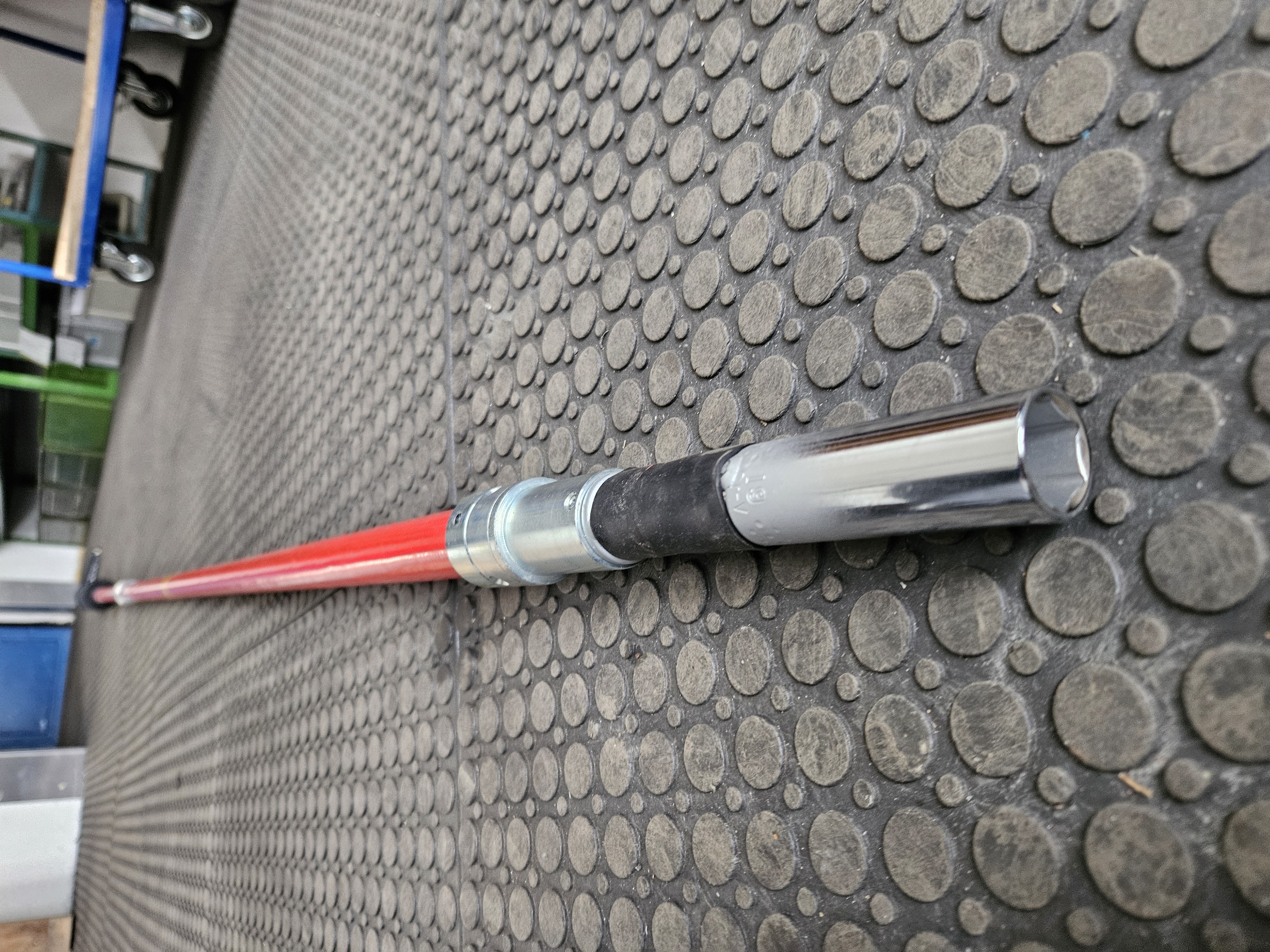

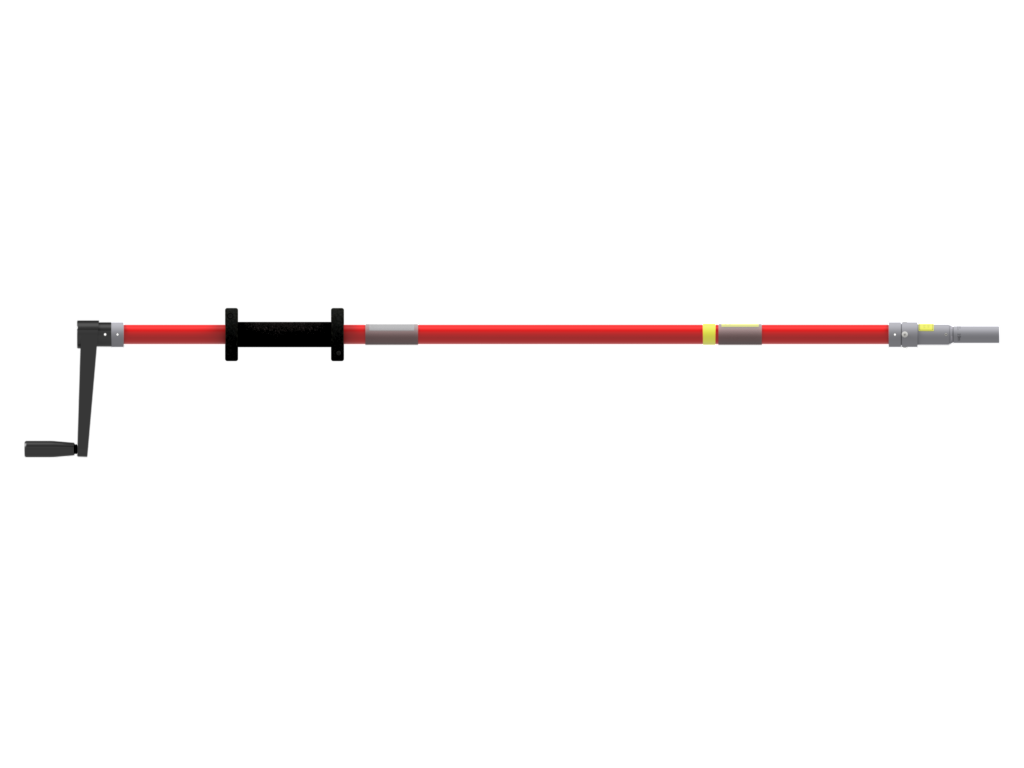

Izolační manipulační tyče jsou zakončené klíčovým nástavcem s kloubem a standardně se dodávají v délkách LF = 1000 mm až 3700 mm. Nejkratší manipulační tyč je možno dodat v délce LF = 850 mm.
Počet tyčí pro celou rozvodnu určuje projektant a je dán počtem odpojovačů a stavebním provedením rozvodny (např. počtem pater rozvodny).
