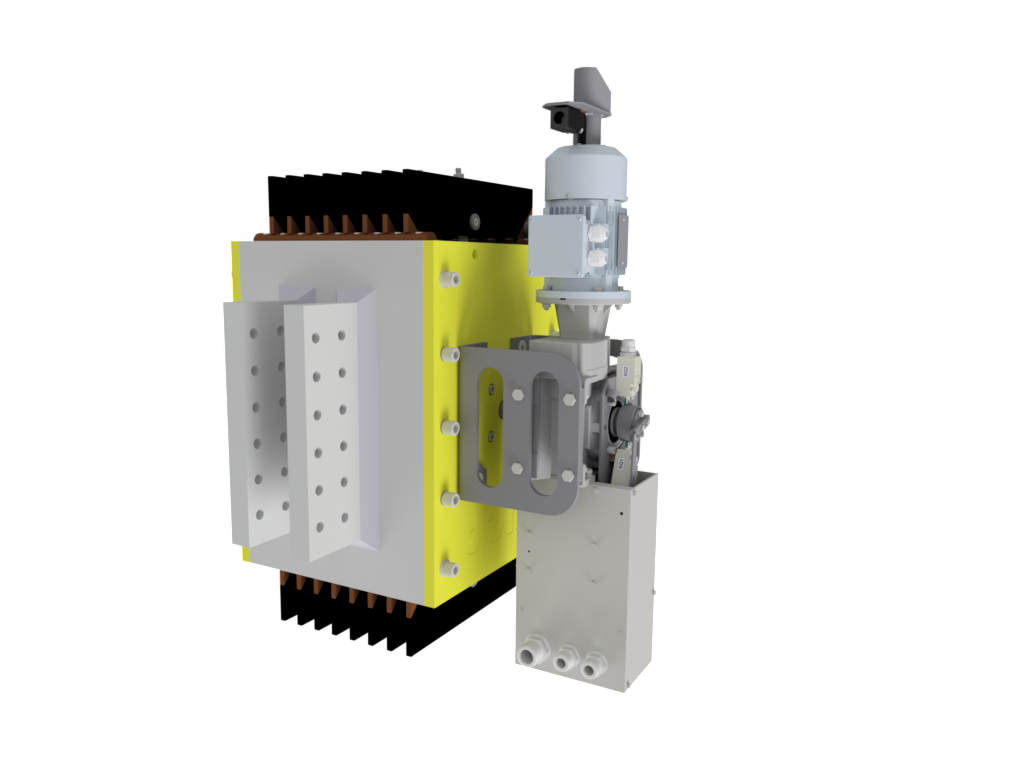

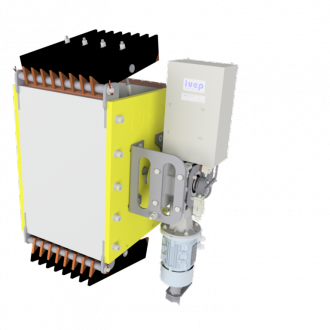

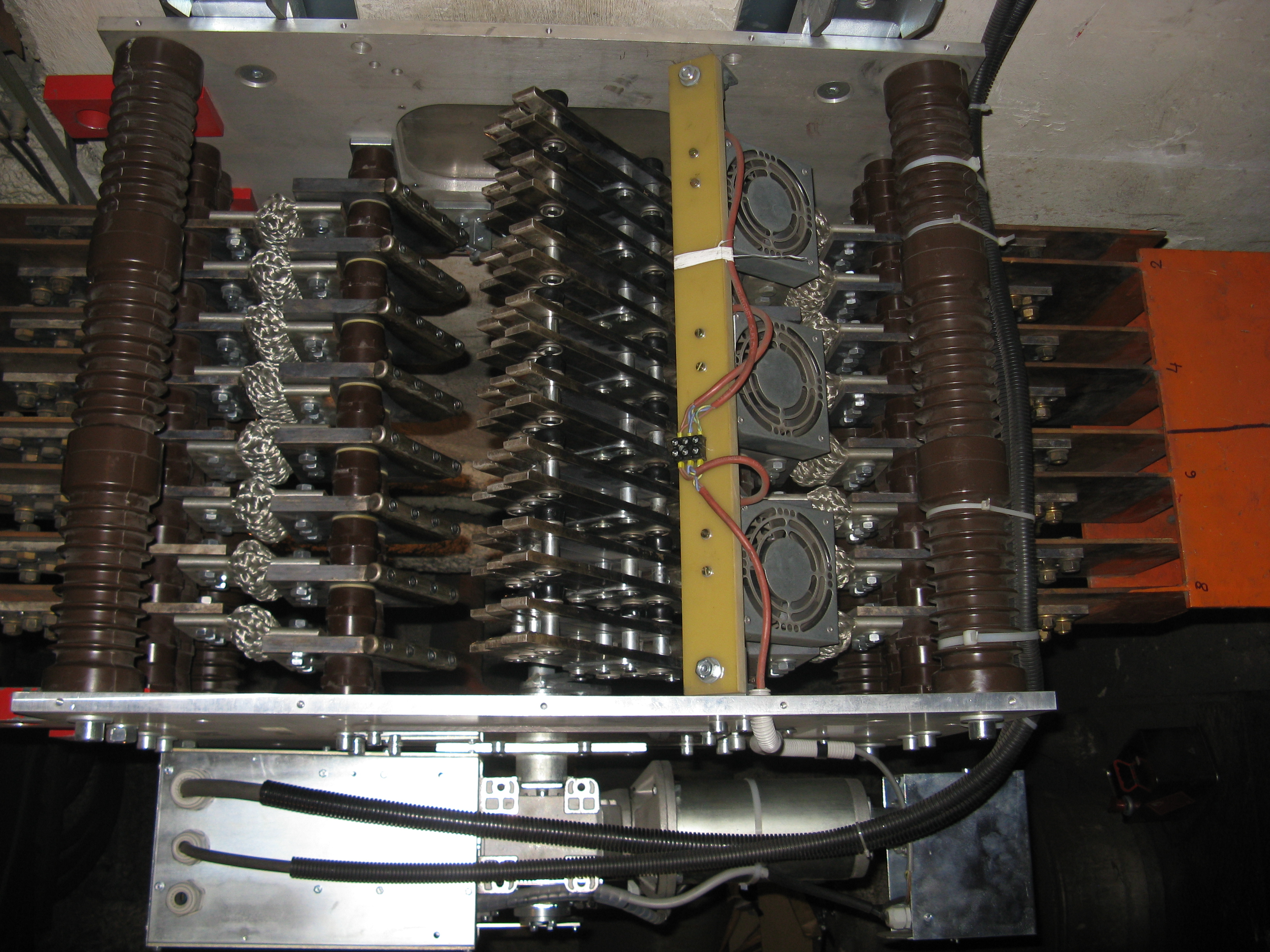

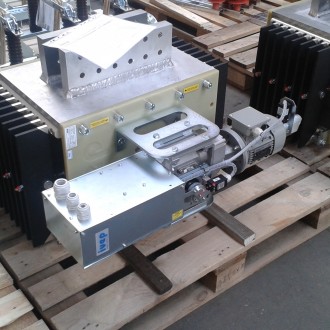

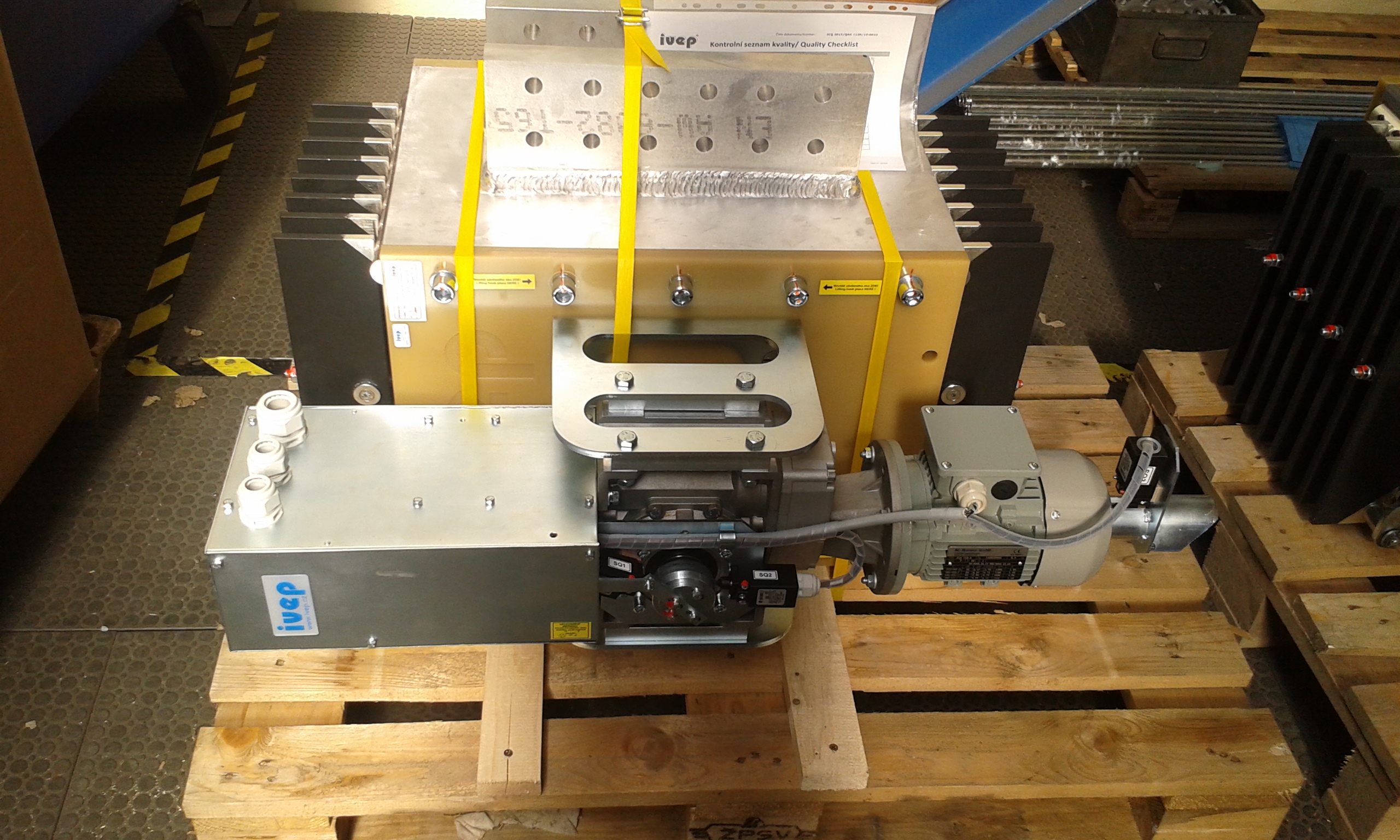

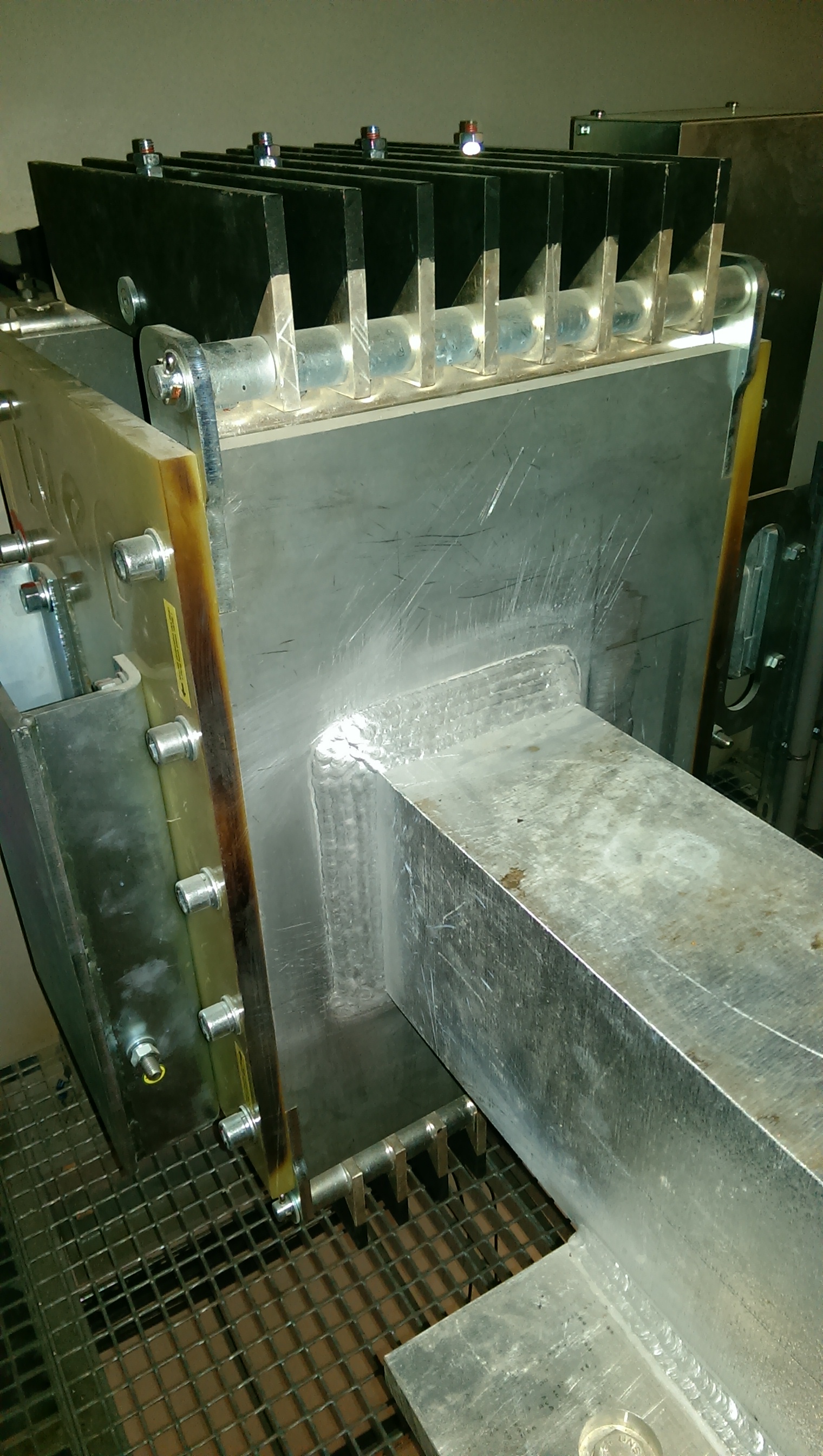

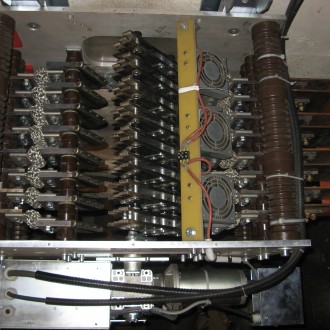

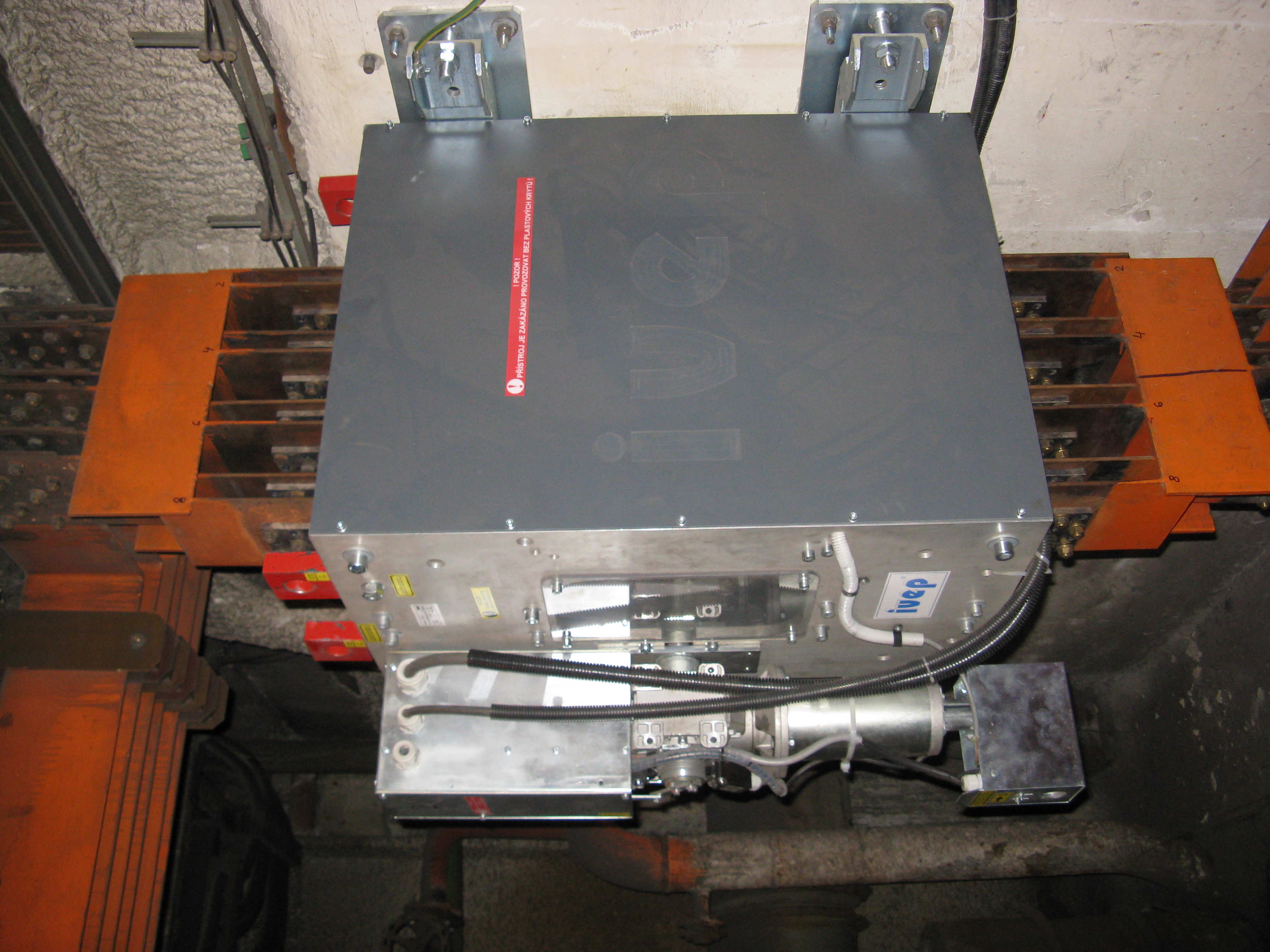

Vnitřní odpojovače QAK HD

Vnitřní odpojovače QAK HD

HD = HEAVY DUTY;  Tyto přístroje slouží ke spínání nezatížených elektrických VF nebo DC obvodů v rozvaděčích a speciálních provozech. Typické použítí jsou chemické provozy - elektrolytické vany, grafitizační pece, ocelárenství - tavící pece a podobně. Vyznačují se extrémně vysokou proudovou trvalou zatížitelností a robustní stavbou vhodnou i do těch nejtěžších provozů.

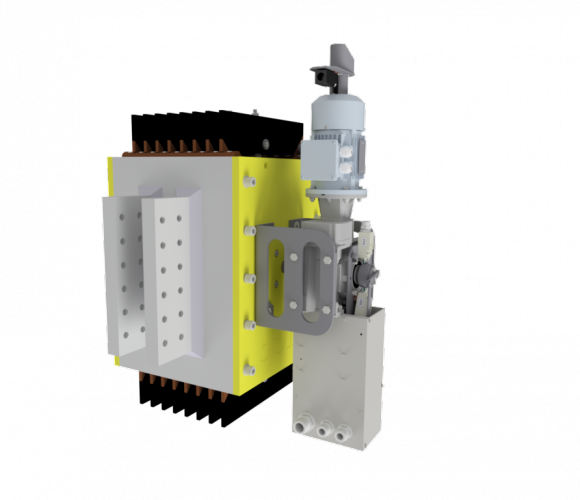

Online poptávka3D modelModel 360
Close

Poptávkový formulář

Technické údaje

Jmenovité napětí: 0,01 – 12 kV
Jmenovitý proud: 8000, 16000, 25000 A (modulárně až 160 000A)
Jmenovitý krátkodobý proud 1s (3s): 63, 80, 100, 120, 160 kA
Jmenovitý dynamický proud: 375 kA
Jemnovitá frekvence: DC, 50 Hz (100 Hz, 120 Hz, 200 Hz)
Mechanická odolnost: 2000, 5000, 10000 C-O
Minimální životnost (let): 40
Typ pohonu: ruční přes převodovku, motorové
Typ motoru: 110V DC, 220V DC, 230V AC, 400V AC
Signalizace poloh: Koncové spínače (každý zvlášť na pozici), přímo na hlavní hřídeli, Vačkové spínače (vysoká zatížitelnost)
Typ izolátorů: Sklotextitové desky, Epoxidové (dle požadavku)

Příslušenství

Izolační manipulační tyč IMT
Kovová manipulační klika KMT
Spínač nouzové manipulace
Úhlová převodovka
